使用CSS3实现SVG路径描边动画效果入门教程

不依赖javascript，直接使用纯css实现svg的描边绘制动画效果，效果演示动画。

基础知识：

SVG中有个比较重要的属性分支stroke，中文软件中称为“描边”。和stroke相关的属性还有下面这些：

1、stroke 表示描边颜色。表示颜色的名字不是stroke-color，只是单纯的stroke。它的值官方称为“paint”，可选值的类型包括none、currentColor、<color>。

• none - 表示没有颜色；
• <color> - 表示常规的颜色值，RGBA、HSBA都支持；
• currentColor - SVG元素XML内，路径绘制的文字继承父标签的color颜色值。

2、stroke-width 表示描边的粗细。

3、stroke-linecap 表示描边端点表现方式。可用值有：butt、round、square、inherit。图示如下：

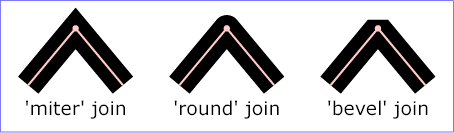

4、stroke-linejoin 表示描边转角的表现方式。可选值：miter、round、bevel、inherit。图示如下：

5、stroke-miterlimit 表示描边相交（锐角）的表现方式，默认大小是4。斜角转斜面的角度损耗之类的意思，值越大，损耗越小。

6、stroke-dasharray 表示虚线描边，可选值为：none、<dasharray>、inherit

• none - 表示不是虚线；
• <dasharray> - 为一个逗号或空格分隔的数值列表，表示各个虚线端的长度，可以是固定的长度值，也可以是百分比值；
• inherit表示继承。

7、stroke-dashoffset 表示虚线的起始偏移，可选值为：<percentage>、<length>、inherit。分别表示：百分比值、长度值、继承。

8、stroke-opacity 表示描边透明度，默认是1。

与本文教程相关的动画效果相关的就是stroke-dasharray和stroke-dashoffset。

stroke-dasharray和stroke-dashoffset

为了方便说明，减少干扰，我们拿一条直线炒个板栗，如下：

点击下面的滑块（或输入数值）体验下：

stroke-dasharray：

stroke-dashoffset：

HTML代码为：

<svg id="svgForStroke" width="400" height="200" xmlns="http://www.w3.org/2000/svg">
 <g>
  <line fill="none" stroke="#000000" stroke-width="5" stroke-dasharray="null" stroke-linejoin="null" stroke-linecap="round" x1="0" y1="90" x2="400" y2="90"/>
 </g>
</svg>

移动滑块时候（或文本框输入）时候，通过setAttribute方法设置<line>节点元素的stroke-dasharray和stroke-dashoffset值，达到了上面的效果。

一个特殊情况

我们现在都试想一下，如果stroke-dasharray和stroke-dashoffset值都很大，超过了描边路径的总长度，会怎么样？

用中文解释就是，一根火腿肠12厘米，要在上面画虚线，虚线间隔有15厘米，如果没有dashoffset，则火腿肠前面15厘米会被辣椒酱覆盖！实际上只有12厘米，因此，我们看到的是整个火腿肠都有辣椒酱。

现在，dashoffset也是15厘米，也就是虚线要往后偏移15厘米，结果，辣椒酱要抹在火腿肠之外，也就是火腿肠上什么辣椒酱也没有。如果换成上面的直线SVG，也就是直线看不见了。

我们把dashoffset值逐渐变小，则会发现，火腿肠上的辣椒酱一点一点出现了，好像辣椒酱从火腿肠根部涂抹上去一样。

上面的两个滑块都右滑到底，然后下面的滑块往左慢慢滑（请使用支持type=range的浏览器），您会看到直线慢慢出来了，这就是SVG路径绘制动画的原理。

CSS3 animation的支持

内联SVG的强大之处在于，其本身也是个HTML元素，能被CSS属性控制，处理传统的高宽定位、边框背景色等，SVG自身的一些特殊属性也能被CSS支持，甚至在CSS3 animation动画中。

于是，我们上面探讨的SVG描边动画效果能够轻松使用CSS3 animation实现，无需任何JavaScript，这就是一开始Demo页面的实现。

其CSS代码如下：

path {
  stroke-dasharray: 1000;
  stroke-dashoffset: 1000;
  animation: dash 5s linear infinite;
}

@keyframes dash {
  to {
    stroke-dashoffset: 0;
  }
}

1000没有什么特殊含义，只是足够大，保证比比每个路径的长度大即可，你也可以是1500，区别就是描边速度更快一点。

属性CSS3 animation的小伙伴应该一看就看出上面代码的含义的，5秒动画，stroke-dashoffset从1000到0. 描边动画形成。

以上CSS代码几乎可以通用。

无论你的SVG路径多么复杂，都能以描边动画形式呈现。根据自己的测试，IE10+下没有动画效果，不是CSS不支持SVG的stroke相关属性，而是animation中不支持stroke相关属性的动画。

以上效果有什么用的，我试想了以下一些场景：演示时候分步展示一些要点；或者图片等hover描边效果；或者网站tip注意项的箭头引导提示效果等，都很有用。

路径的长度

如果您想知道路径，或线条的准确长度。可能需要借助JavaScript，类似下面的代码：

var path = document.querySelector('path');
var length = path.getTotalLength();

参考文章

• Polygon feature design: SVG animations for fun and profit
• Animating Vectors with SVG
• How SVG Line Animation Works
• Animated line drawing in SVG
• W3 – Stroke Properties
